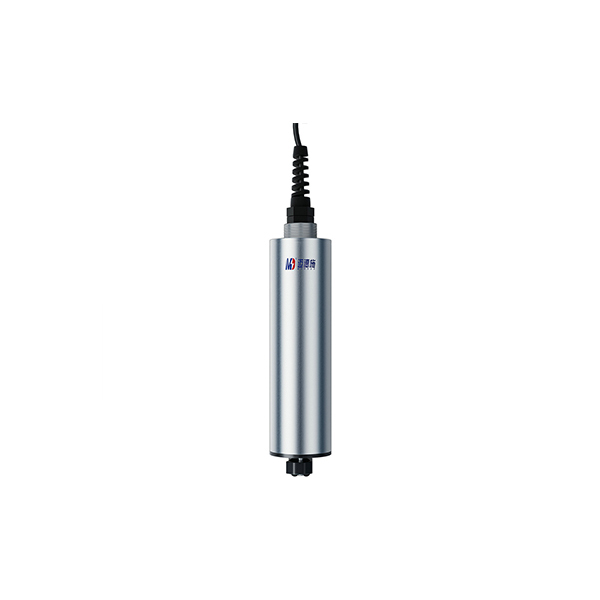

濁度傳感器是一種用于測量液體或氣體中懸浮物濃度的設備,常用于水體、環保和工業過程控制等領域。它的工作原理主要基于光學原理,通過測量透射光或散射光的強度來推算懸浮物的濃度。下面將詳細介紹濁度傳感器的工作原理。
一、光學原理 濁度傳感器主要基于透射光或散射光原理來測量懸浮物濃度。當光線穿過液體或氣體時,會遇到懸浮顆粒物,從而導致光線發生散射。散射光的強度與懸浮物的濃度成正比。因此,通過測量散射光的強度,可以推算出懸浮物的濃度。 二、測量方式 透射光測量法 透射光測量法是利用光束通過液體或氣體,然后測量另一側的光強度。由于光線在通過液體或氣體時會受到懸浮顆粒的散射,因此透射光強度將降低。測量透射光強度并將其與標準值比較,可以確定懸浮物的濃度。 散射光測量法 散射光測量法是利用一束光線照射到液體或氣體中的懸浮顆粒,然后測量散射光的強度。由于懸浮顆粒對光線的散射作用,散射光的強度將與懸浮物的濃度成正比。因此,通過測量散射光的強度,可以推算出懸浮物的濃度。 三、傳感器結構 濁度傳感器的結構通常包括光源、光接收器和信號處理單元。光源發出的光線照射到液體或氣體中的懸浮顆粒,然后光線被散射并被光接收器捕獲。光接收器將捕獲的光信號轉換為電信號,然后通過信號處理單元進行放大、濾波和數據處理,最終輸出懸浮物的濃度值。 四、輸出結果 濁度傳感器的輸出結果通常為數字或模擬信號,表示懸浮物的濃度值。根據不同的應用場景和需求,濁度傳感器還可以配備各種通信接口和協議,如RS232、RS485、CAN總線等,方便用戶實現遠程監控和數據共享。 綜上所述,濁度傳感器的工作原理主要基于光學原理,通過測量透射光或散射光的強度來推算懸浮物的濃度。它的結構包括光源、光接收器和信號處理單元,輸出結果為數字或模擬信號表示的懸浮物濃度值。濁度傳感器廣泛應用于水體、環保和工業過程控制等領域,對于監測液體或氣體中懸浮物的濃度具有重要作用。
|
